Servicios LiDAR en Córdoba
El LiDAR dispara pulsos láser y mide el tiempo de vuelta. Entre las hojas de un olivar o de un encinar, alguno de esos pulsos llega al suelo, y eso es exactamente lo que una foto no puede hacer.
La fotogrametría reconstruye lo que la cámara ve. Si el suelo está tapado por copas, lo que se obtiene es un modelo de la vegetación, no del terreno. El LiDAR funciona de otra forma: emite pulsos láser y registra los retornos, de manera que en una masa arbolada parte de esos pulsos atraviesa los huecos entre hojas y devuelve puntos de suelo. Con esos retornos se clasifica la nube y se separa terreno de vegetación y de construcciones.
En Córdoba hay superficie de sobra donde esa diferencia importa. El olivar de la Campiña, del Alto Guadalquivir y de la Subbética es un cultivo arbóreo denso, y bajo él está la orografía que interesa para proyectos de riego, de caminos, de bancales o de restauración de suelos. El encinar de la dehesa, el monte mediterráneo de Sierra Morena y las masas de Hornachuelos o Cardeña-Montoro presentan el mismo problema, con la particularidad de que allí además hay que consultar a la administración ambiental antes de volar.
El LiDAR aporta además una geometría muy limpia en elementos lineales y en estructuras delgadas. Un cable eléctrico, una barandilla, un poste o una torre de celosía se resuelven mucho mejor con retornos láser que con correlación de imágenes, porque la fotogrametría necesita textura y un cable contra el cielo no la tiene. De ahí que se use para cálculo de gálibos y para inventario de infraestructuras lineales.
El trabajo se planifica igual de exigente que un levantamiento fotogramétrico: se define la densidad de puntos objetivo, se planifican pasadas con solape entre franjas, se apoya el vuelo para poder comprobar la altimetría y se entrega un informe que declara sistema de referencia, densidad conseguida y comprobaciones realizadas. Volamos como operador UAS registrado en AESA, con seguro de responsabilidad civil, y comprobamos antes las zonas geográficas UAS de ENAIRE que afecten a la zona.
- Nube de puntos LiDAR georreferenciada y clasificada por tipo
- Modelo digital del terreno bajo cubierta vegetal
- Modelo digital de superficie y modelo de altura de vegetación
- Curvas de nivel, perfiles y secciones a partir del terreno real
- Cálculo de gálibos y distancias en infraestructuras lineales
- Informe con densidad de puntos, metodología y comprobaciones
Cuándo compensa el LiDAR y cuándo no
El LiDAR no es siempre la mejor opción: es más caro de operar y su producto es geométrico, no fotográfico. La decisión se toma según lo que haya que obtener.
- Compensa cuando hay vegetación que tapa el suelo: olivar cerrado, encinar de dehesa, monte mediterráneo, ribera del Guadalquivir.
- Compensa cuando hay elementos delgados que la fotogrametría no resuelve: cables, celosías, barandillas, estructuras metálicas finas.
- Compensa cuando se necesita terreno fiable en pendiente fuerte y con sombras marcadas, como en las laderas de la Subbética.
- No compensa en una plataforma desnuda, una cubierta o un acopio de árido: ahí la fotogrametría da un resultado equivalente y además aporta imagen.
En muchos encargos lo razonable es combinar los dos: LiDAR para el terreno y fotogrametría para la ortofoto y la textura del modelo.
Aplicaciones en la provincia
Los usos que más piden en Córdoba tienen que ver con agua, con líneas y con terreno bajo arbolado.
- Olivar y transformación agraria: pendientes reales bajo copa para diseñar riego, drenajes, subsoladores o bancales en fincas de la Campiña y la Subbética.
- Hidráulica: secciones de cauce y llanuras de inundación en arroyos y en tramos del Guadalquivir y del Genil, base para estudios que redacta la ingeniería.
- Líneas eléctricas: distancia entre conductor y vegetación, apoyo al mantenimiento preventivo descrito en inspección de líneas y subestaciones.
- Patrimonio industrial y minero: el Valle del Guadiato conserva estructuras y escombreras de la etapa de la SMMP en Peñarroya-Pueblonuevo, cerrada en 2012, con geometría compleja y vegetación invasora.
- Obra civil: estado previo de trazados de carretera y caminos con arbolado en los márgenes.
Clasificación y entrega
La nube en bruto vale poco. El valor está en la clasificación y en la comprobación posterior.
- Clasificación por clases estándar: suelo, vegetación por estratos, edificación y elementos singulares según el encargo.
- Filtrado de puntos espurios y control de solape entre franjas de vuelo.
- Comprobación altimétrica contra puntos leídos en tierra, con el residuo declarado en el informe.
- Entrega en formato abierto de nube de puntos, más los derivados en malla y en CAD.
Como en cualquier trabajo métrico, se declara el sistema de referencia utilizado: ETRS89, proyección UTM huso 30 y altitudes ortométricas referidas al geoide oficial.
Entregamos captación, procesado y clasificación de datos. Los estudios hidráulicos, forestales o de proyecto que se deriven de esa información los redacta y firma el técnico competente del cliente.
Datos en formato abierto, clasificados y con la comprobación altimétrica declarada.
- Nube de puntos LiDAR clasificada, en formato abierto
- Modelo digital del terreno bajo vegetación
- Modelo digital de superficie y altura de vegetación
- Curvas de nivel y perfiles derivados del terreno
- Secciones y cálculos de gálibo en elementos lineales
- Informe con densidad de puntos, clasificación aplicada y residuos comprobados
Dónde se usa
Olivar denso
Terreno bajo copa en fincas de la Campiña, la Subbética y el Alto Guadalquivir para proyectos de riego y de conservación de suelo.
Líneas eléctricas
Distancias entre conductor, arbolado y terreno en tramos rurales de la provincia.
Cauces y llanuras
Secciones de arroyos y riberas como base para estudios hidráulicos redactados por ingeniería.
Patrimonio industrial
Geometría de estructuras mineras y escombreras del Valle del Guadiato, con vegetación crecida encima.
Preguntas frecuentes sobre LiDAR con dron
¿El LiDAR ve realmente el suelo bajo un olivar?
Ve lo que dejan pasar los huecos entre hojas. Con densidad de pulsos suficiente y un vuelo bien planificado, se obtienen retornos de suelo aceptables; en masa muy cerrada la densidad de puntos de terreno baja y eso se declara en el informe.
¿Qué diferencia hay con la fotogrametría?
La fotogrametría reconstruye a partir de imágenes y necesita ver la superficie; el LiDAR mide distancias con láser y penetra parcialmente la vegetación. Además el LiDAR resuelve elementos delgados que la imagen no correlaciona.
¿Se entrega la nube clasificada?
Sí, clasificada por clases estándar y filtrada. Una nube en bruto obliga al cliente a rehacer el trabajo, así que se entrega lista para usar en su software.
¿Podéis volar dentro de un parque natural?
Se consulta y se solicita autorización a la administración ambiental antes de volar en las Sierras Subbéticas, Hornachuelos o Cardeña-Montoro. No se vuela sin tenerlo resuelto.
¿Hace falta también apoyo topográfico?
Se apoya el vuelo para poder comprobar la altimetría contra puntos leídos en tierra. Es lo mismo que en topografía con dron: sin comprobación no se puede declarar precisión.
Servicios relacionados
Topografía
Levantamientos con dron y apoyo en tierra: nube de puntos, MDT, curvas de nivel y ortofoto.

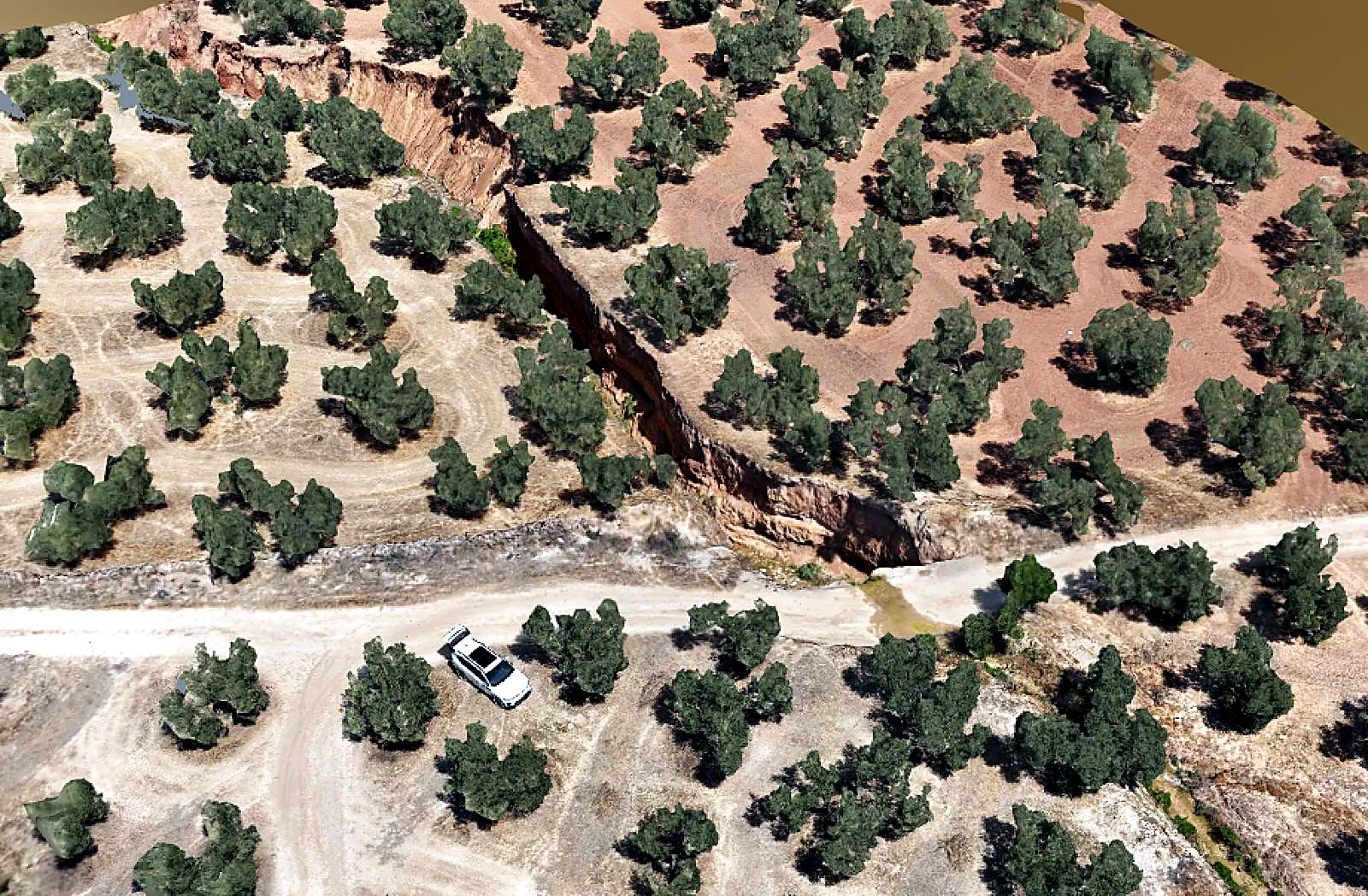

Ortofoto y fotogrametría
Un plano hecho de fotografías: ortomosaico georreferenciado sobre el que medir de verdad.

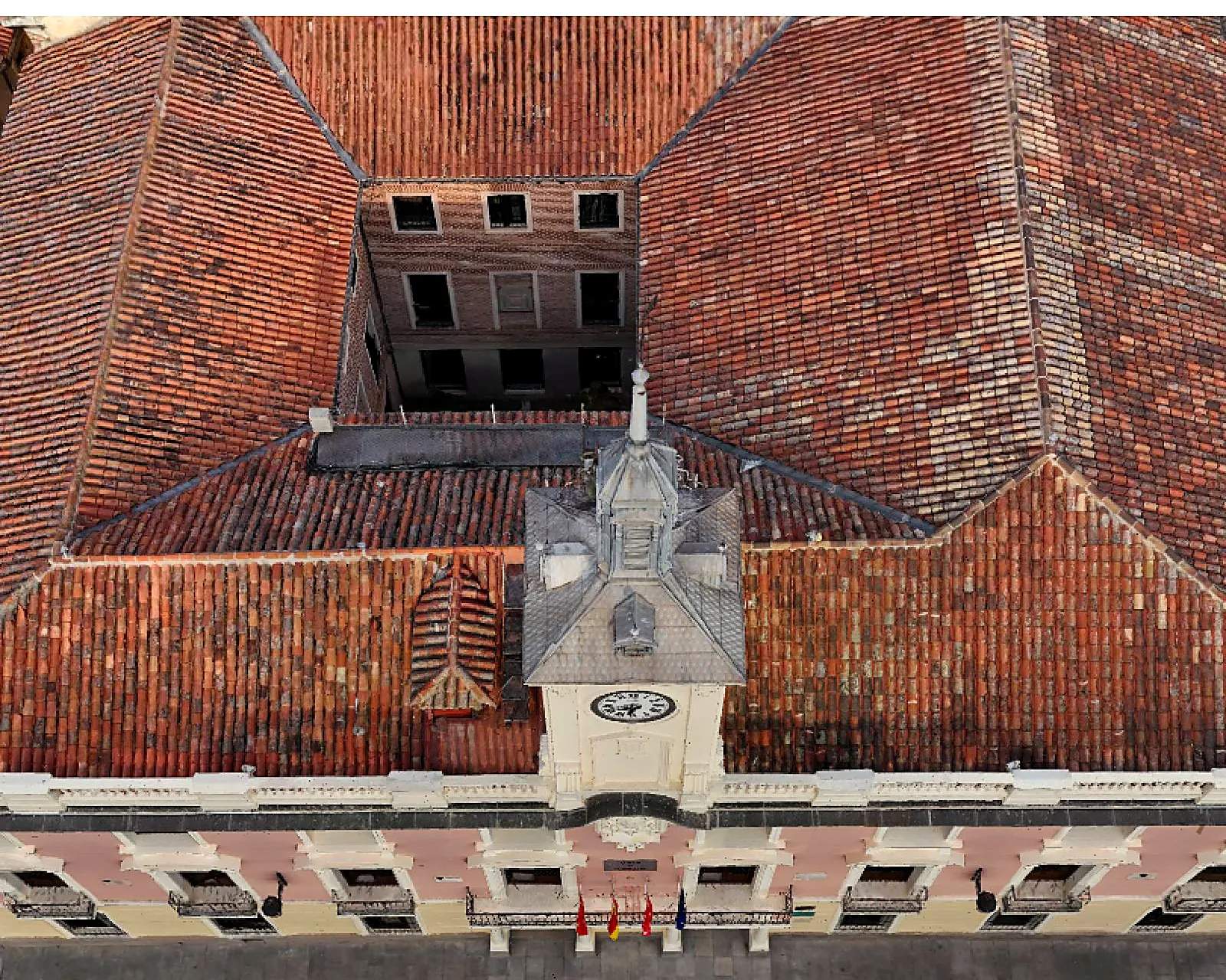

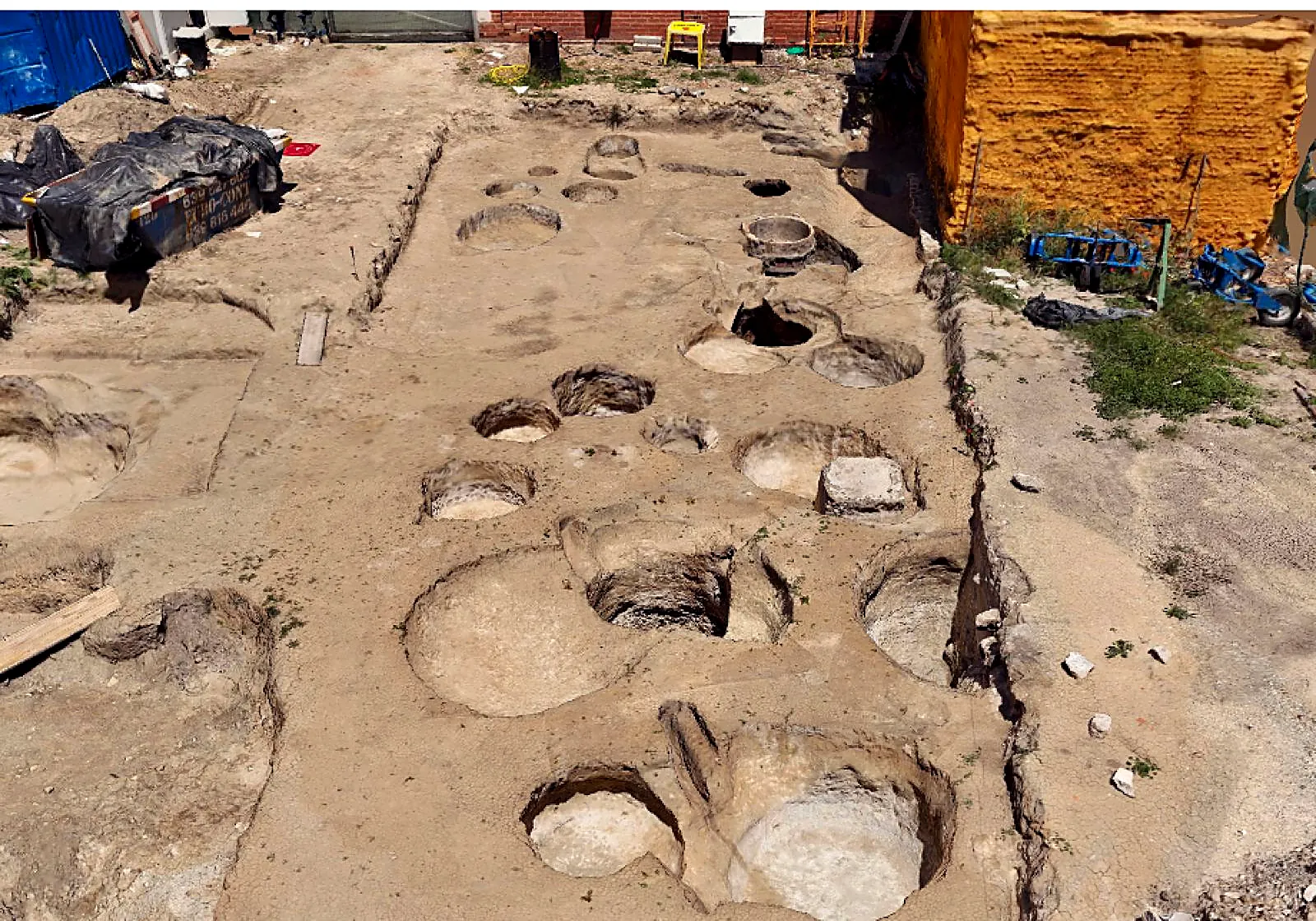

Modelado 3D
Modelos tridimensionales medibles de edificios, instalaciones y conjuntos patrimoniales.

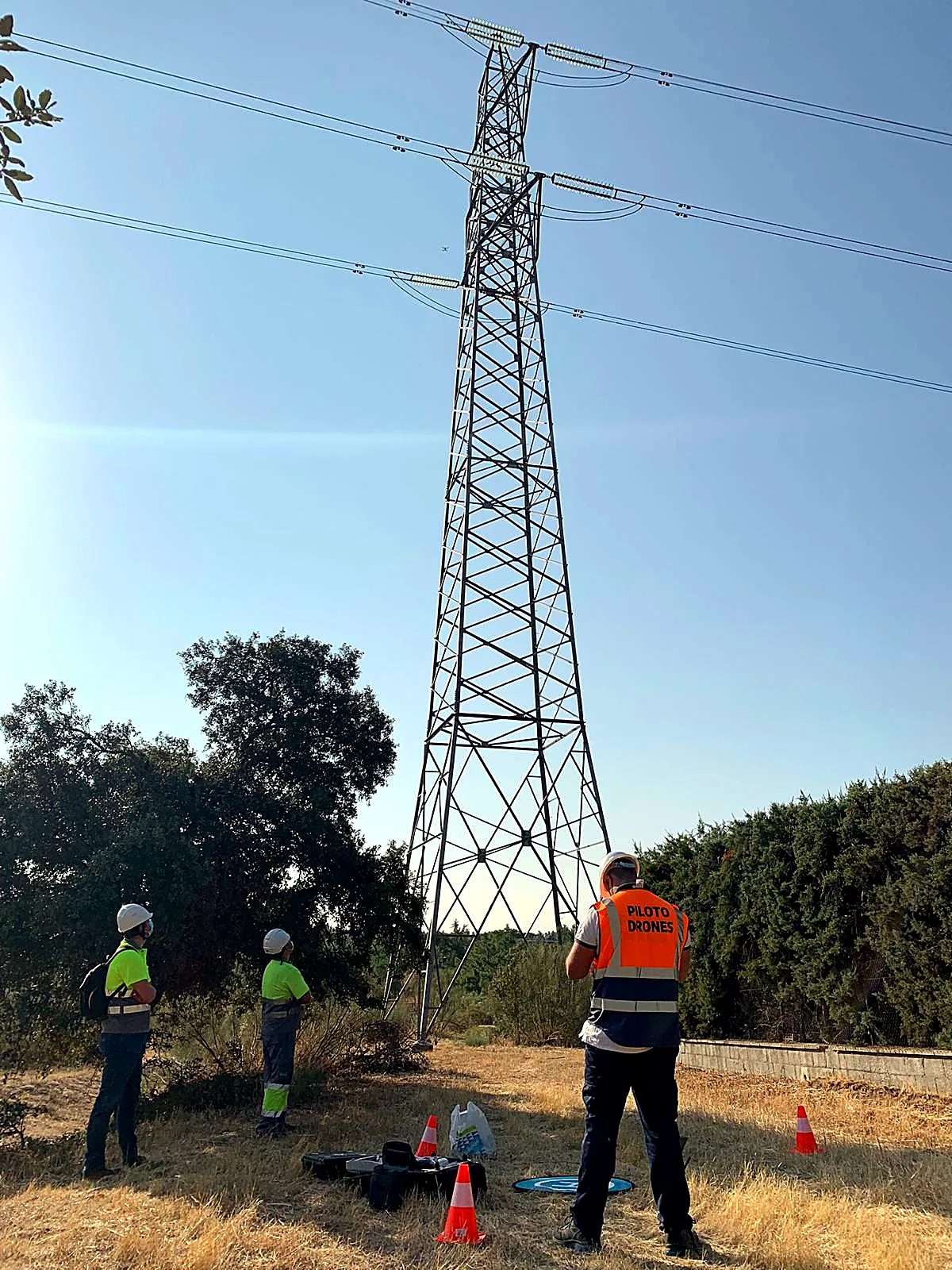

Líneas y subestaciones
Apoyos, aisladores, conductores y distancias a vegetación revisados sin subir a la torre.
Trabajos propios

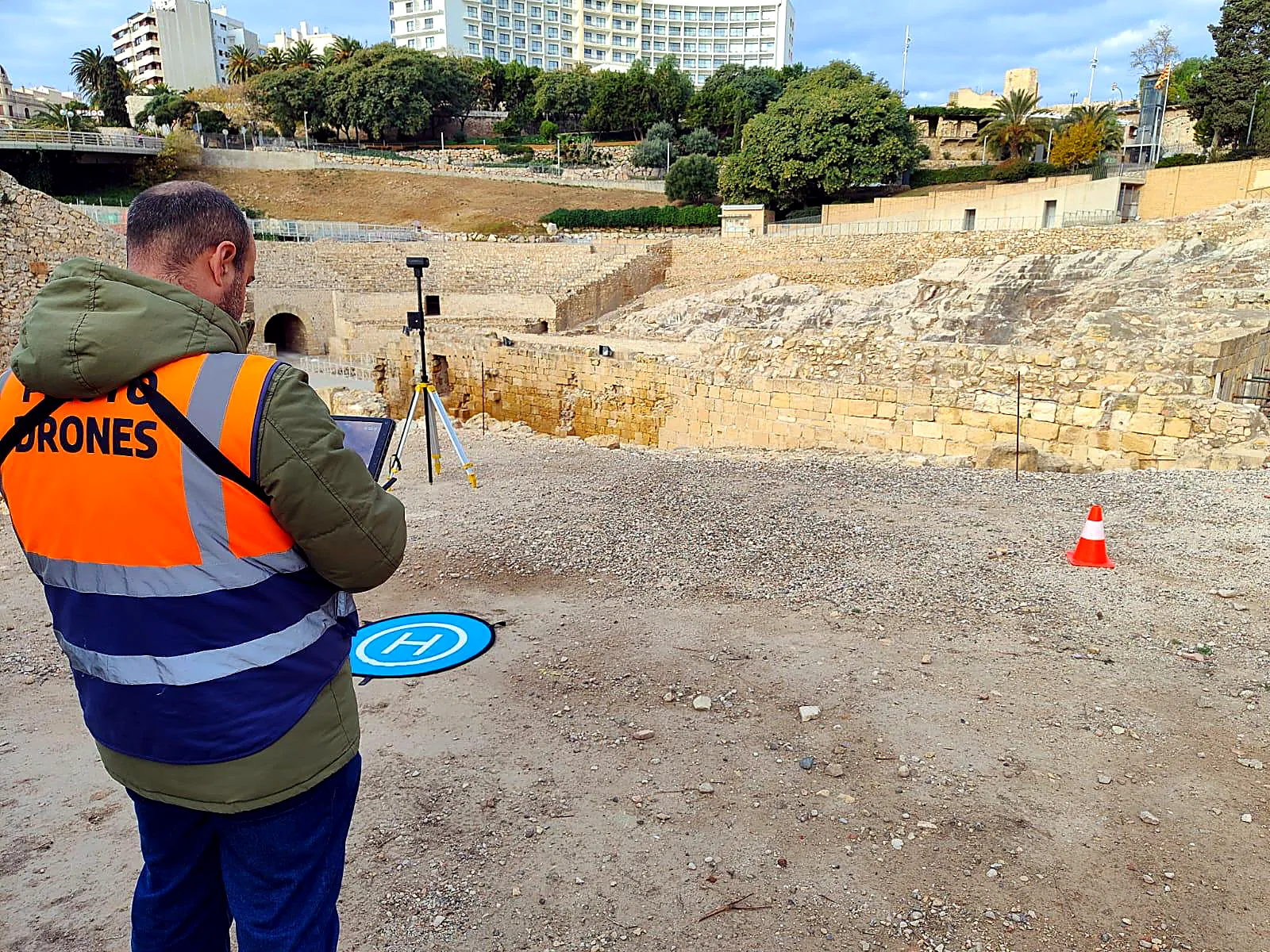

Levantamientos LiDAR y nubes de puntos
